Visokonapetostni enosmerni miniaturni odklopnik

Visokonapetostni enosmerni miniaturni odklopnik SYB5-40P, ki ga dobavlja kitajski proizvajalec Zhejiang Soutya New Energy LLC, zagotavlja zaščito tokokroga 1 500 V DC.
Ključne značilnosti
• Visokonapetostna zmogljivost: enopolni 500 V DC, do 1500 V DC—manj nizov, nižji stroški.
• Nepolarizirana dvosmerna zaščita za hitrejšo in lažjo namestitev.
• Dvojni prekinitveni kontakti z izjemno široko kontaktno režo za vrhunsko varnost.
• Idealen za DC kombinirane omarice v fotovoltaičnih sistemih.

Pošlji povpraševanje

Opis izdelka

Visokonapetostni enosmerni miniaturni odklopnik SGB5-40P, ki ga dobavlja Kitajska proizvajalec Zhejiang Soutya New Energy LLC, je 1500 V DC, dvosmerni in nepolariziran miniaturni odklopnik z odklopom 1,5 kA, idealen za PV, BESS in zaščito EV-polnilnika.

Značilno

mikromreže.
Nepolarna, dvosmerna zaščita;
Zaščita pred preobremenitvijo;
Kratek lok;
Zaščita pred kratkim stikom;
Visoka prekinitvena zmogljivost;

Certifikati: CB, CE, TUV, UKCA

Scenariji uporabe

Visokonapetostni enosmerni miniaturni odklopnik SGB5-40P zagotavlja prihranek prostora, varna dvosmerna zaščita za sisteme obnovljive energije 1 500 V DC—PV, shranjevanje, EV polnilniki in DC

1. PV DC kombinirane škatle

– Nazivna napetost 1500 V DC omogoča daljše vrvice, kar zmanjšuje število kombinirane škatle; dvosmerna zaščita skrbi za vzvratno vožnjo ponoči tokovi.

2. Komercialna/stanovanjska baterijska stojala

– Nepolarizirano ožičenje poenostavi vzporedno priključitev ali zamenjavo baterije moduli; toplotno-magnetni sprožilec hitro izolira napake pri polnjenju/praznjenju.

3. 150 kW+ DC hitre polnilne postaje

– 18 mm široka zasnova DIN letve ustreza kompaktnim polnilnim omaram; 1,5 kA prekinitvena zmogljivost zavaruje notranje vodilo DC.

4. DC mikro-omrežja in distribucija enosmernega toka podatkovnih centrov

– Ščiti 750 V / 1 000 V / 1 500 V DC razvejne tokokroge; B, C ali D krivulje ustrezajo različnim profilom obremenitve.

5. PV na visoki nadmorski višini ali na prostem

– Deluje od –30 °C do +70 °C brez zmanjšanja moči do 2 000 m nadmorsko višino, ki ustreza težkim okoljem.

Tehnični parameter

Model		SGB5-40P
Poljak		1P	2P	3P	4P
Nazivna delovna napetost Ue		500 VDC	1000 VDC	1500 VDC	1500 VDC

Največji tok okvirja		40A
Nazivni tok In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nazivna izolacijska napetost Ui		1000 VDC		1500 VDC
Nazivna impulzna vzdržna napetost Uimp		8kV

Lastnosti spotikanja		B/C/D
Vrsta spotikanja		Toplotno-magnetno
Delovna prekinitvena zmogljivost Ics		1,5 kA (DC)

Končna prekinitvena zmogljivost lcu		1,5 kA (DC)
Električna življenjska doba
Dejanska povprečna vrednost		Povprečno 1000-krat
Standardna določena vrednost		300-krat
Mehansko življenje
Dejanska povprečna vrednost		≥15000-krat
Standardna določena vrednost		9700krat
Kategorija prenapetosti		Ⅲ
Stopnja onesnaženosti		3
Stopnja zaščite		IP40; Konec IP20
Odpornost na vlago in toploto		Kategorija2
Relativna vlažnost		≤95 %
Odpornost na vibracije		V skladu z IEC60068-2-6
Parametri odpornosti na mehanske udarce		V skladu z IEC60068-2-27

Zmogljivost ožičenja		2,5 ~ 35 mm²
Navor ožičenja		3,0 Nm
Delovna temperatura okolja		-30℃~+70℃
Temperatura okolja za shranjevanje		-40℃~+85℃
Način namestitve		DIN35
Nadmorska višina		≤2000m
Teža		0,13 kg/pol
Dimenzija	Dolžina	108 mm

	širina	18 mm	36 mm	54 mm	72 mm
	Višina	Največ 78 mm
Paket	Kos/škatla	12	6	4	3

	Škatla/karton	10
	Škatla/paleta	80
Shranjevanje		Izdelek je treba hraniti v dobro prezračenem skladišču, z relativna vlažnost, ki ne presega 80 %, in temperatura okolja mora biti med -40 ℃ in +80 ℃. Poleg tega ne sme biti prisotni kisli, alkalni ali jedki plini.

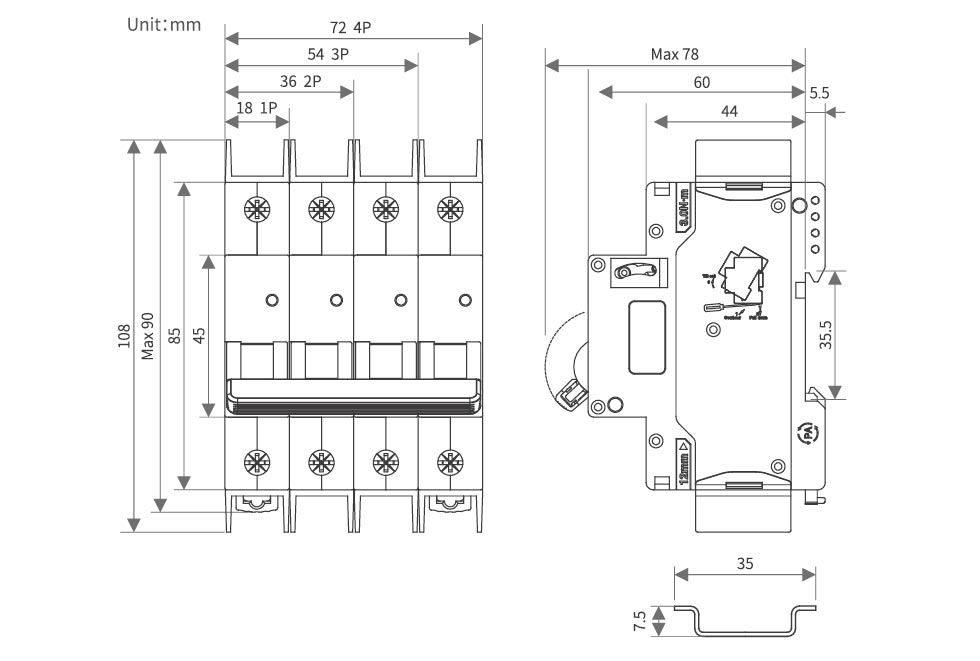

Videz in namestitvene mere

High Voltage DC Miniature Circuit Breaker

Diagram ožičenja DC

High Voltage DC Miniature Circuit Breaker

Faktor zmanjšanja

Tabela faktorjev znižanja temperature

Temperatura	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Nazivni obratovalni tokovni koeficient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Nazivni obratovalni tokovni koeficient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabela faktorjev zmanjšanja nadmorske višine

Nadmorska višina /m	2000	3000	4000	5000
Nazivni delovni tokovni koeficient	1	0.96	0.91	0.86
Nazivni delovni koeficient napetosti	1	1	1	1
Nazivni koeficient močne frekvence vzdržljive napetosti	1	0.9	0.82	0.71
Nazivni koeficient vzdržljive impulzne napetosti	1	0.9	0.82	0.71
Nazivna mejna zmogljivost segmenta kratkega stika in električna življenjska doba Koeficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabela faktorjev zmanjšanja za vzporedno namestitev MCBS

Št. MCB	1	2~3	4~5	6~8	9~10
Koeficient In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koeficient	1	0.92	0.8	0.7	0.6

Pripomoček

MX pomožna sprostitvena naprava
Nazivna krmilna napetost Us	DC:24~48V AC:110~230V
Največji izklopni čas	<10ms
Odpornost tuljave	5Ω
Omejitev toka	≥1,6 A
Mehansko življenje	10000-krat
Električna življenjska doba	4000-krat
Navor ožičenja	0,8N ·m
Zmogljivost ožičenja	1,0 mm² Trda žica
	1,0 mm² mehka žica s sponkami
Območje delovne temperature	-30℃~+70℃


Okoljski pogoji	Ne sme biti nobenih eksplozivnih nevarnih snovi in nobenih škodljivih snovi plini ali prevodni prah, ki lahko korodira ali poškoduje izolacijo
Montažni položaj	Na levo stran odklopnika

Pogoji namestitve	Standardna montaža na tirnico DIN35 mm

Pomožni kontakt OF
Zmogljivost kontakta	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Najmanjša delovna napetost	5V


Najmanjši delovni tok	10mA


Nazivna izolacijska napetost	500 V
Nazivni omejeni kratkostični tok Ik	1000A
Dogovorjeni grelni tok Ith	4A
Mehansko življenje	10000-krat
Električna življenjska doba	4000-krat
Navor ožičenja	0,8N ·m
Zmogljivost ožičenja	1,0 mm²
Število stikov	1 normalno odprt, 1 normalno zaprt

Območje delovne temperature	-30℃~+70℃
Okoljski pogoji	Ne sme biti nobenih eksplozivnih nevarnih snovi in nobenih škodljivih snovi plini ali prevodni prah, ki lahko korodira ali poškoduje izolacijo

Montažni položaj	Na levo stran odklopnika

Pogoji namestitve	Montaža na standardno letev DIN 35 mm
