690V AC kombinirana škatla 4 v 1 izhod

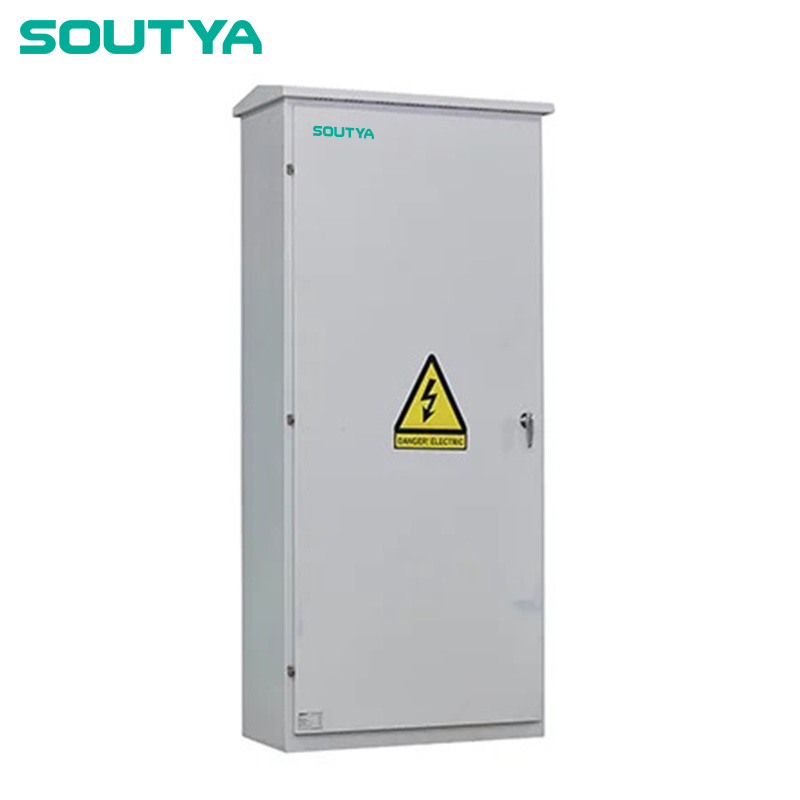

690 V AC Combiner Box 4 In 1 Out, ki ga dobavlja kitajski proizvajalec Zhejiang Soutya New Energy LLC je 690 V trifazna invertersko-kombinacijska enota izdelan iz prašno lakiranega jeklenega ohišja, odpornega na UV žarke, in IP65 / Tesnjenje z oceno IK10 za vzdržljivo delovanje na prostem. Ograjene hiše štirje 4-polni AC odklopniki v oblikovanem ohišju (160-250A), ki zagotavljajo individualna zaščita pred prevelikim tokom in kratkim stikom za vsak vhod razsmernika, medtem ko enojni 4-polni AC odklopnik v oblikovanem ohišju (630-1000 A) zagotavlja izolacija vidnega preloma in zaščita pred preobremenitvijo za kombinirani izhod. Tovarniško ožičene bakrene zbiralke L1, L2, L3, N in PE zagotavljajo zanesljivost tokovne zmogljivosti in izenačitve potencialov ter vgrajen tip 2 4 pol 690 V AC prenapetostna zaščitna naprava ščiti pred udarom strele valovi. Zasnovano za do štiri solarne string inverterje (4*110-138kW), it zagotavlja bistveno kombiniranje AC, odpornost na prenapetost in varnost pri vzdrževanju.

Scenariji uporabe

1. Utility Scale Ground Mount Blocks (320–550 kW)

Štirje vhodi MCCB 160–250 A sprejmejo do štiri string inverterje 138 kW; the 1000 A izhodni MCCB napaja SN transformatorsko postajo, zmanjšuje napeljavo kablov in stroški kopanja jarkov v velikih solarnih parkih.

2. Centralni inverterski drsniki

Škatla, nameščena na istem okvirju kot razsmerniki, deluje kot "lokalno zvezdišče AC" — vzporedna povezava štirih izhodov pretvornika pred enim samim velikim kablom, ki teče do glavni obroč, kar poenostavlja ožičenje in vzdrževalni dostop.

3. Komercialni strešni nizi > 300 kW

Jekleno ohišje IP65 in stopnja udarnosti IK10 omogočata namestitev na streho prostor je omejen; komponente z nazivno vrednostjo 690 V zvišajo napetost niza, rezanje Izgube v kablu DC in ohranjanje kompaktne strani AC.

4. Kmetijski rastlinjaki in hlevi

Tip-2 690 V SPD ščiti opremo za prezračevanje, namakanje in molžo od udarov strele, ki so običajni na odprtih poljih, medtem ko posamezni vhodni MCCB naj kmetje izolirajo en pretvornik, ne da bi izklopili celotno gručo.

5. Porazdeljena komercialna mesta 4-Pod

Vsak MCCB 160–250 A služi kot lokalni odklopnik za ločeno zgradbo pod krila ali vrat za avtomobil; skupni izhodni MCCB 630–1000 A poenostavlja merjenje in omrežno povezavo, medtem ko SPD varuje celotno lokacijo pred prehodnimi pojavi prenapetosti.
