PV nadzorna škatla

SYCM7 PV Monitoring Box IP65 Enclosure, ki ga dobavlja kitajski proizvajalec Zhejiang Soutya New Energy LLC, vključuje namenski zbiralnik podatkov za platformo za upravljanje nadzora fotovoltaike in sistema za shranjevanje energije. Omogoča Združevanje vmesnikov, pretvorba protokolov, zbiranje podatkov, shranjevanje podatkov, centralizirano spremljanje in centralizirano vzdrževanje različnih naprav znotraj fotovoltaičnih in hranilnih sistemov.

Omrežne aplikacije

Velja za fotovoltaične sisteme in sisteme za shranjevanje energije:

1. Podpira delovanje blizu konca prek mobilne aplikacije prek vgrajenega omrežja WLAN.
2. Podpira mreženje prek Rs485:
- Povezuje se s pretvorniki Huawei, PID in drugimi napravami.
- Povezuje se z razsmerniki drugih proizvajalcev, instrumenti za spremljanje okolja, transformatorskimi postajami (STS) in merilniki z uporabo standardni protokol Modbus-RTU. - Povezuje se z števci po protokolu DL/T645.
- Povezuje se z napravami po standardnem protokolu IEC103.
3. Podpira mreženje prek Etherneta za povezovanje pretvornikov, pametnih krmilnikov za shranjevanje energije (Smart PCS), inteligentnih string sistemi za shranjevanje energije, MBUS CCO in STS.
4. Podpira mreženje MBUS za povezavo pretvornikov Huawei in PID-PVBOX, ki podpira komunikacijo MBUS.
5. Podpira redundantno omrežje v dveh ravninah za zanesljiv prenos.
6. Podpira povezavo s sistemi upravljanja:
- Povezuje se s sistemi za upravljanje ali napravami tretjih oseb z uporabo protokola Modbus-TCP prek žičnega ali brezžičnega omrežja.
- Povezuje se s sistemi za upravljanje ali napravami drugih proizvajalcev z uporabo protokola IEC104 prek žičnega omrežja v lokalnem omrežju.
- Povezuje se s sistemi za upravljanje ali napravami tretjih oseb z uporabo protokola GOOSE prek žičnega omrežja.

Opomba:
Ne podpira mreženja prek zasebnih omrežij 4G/3G/2G ali LTE za povezavo s sistemi za upravljanje s protokolom IEC104.

Tipični omrežni scenariji

Podpira mreženje z optičnim obročem, omrežje z optično zvezdo in omrežje z ethernetno zvezdo.

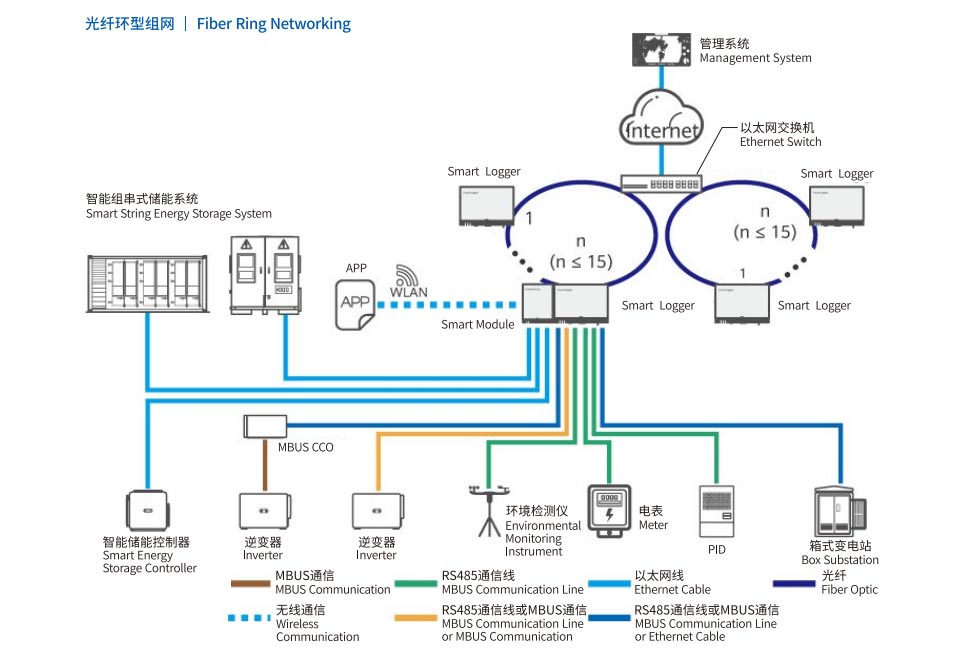

1.Fiber Ring Networking

Opomba:
Optično obročasto omrežje, sestavljeno iz SmartLoggerjev, lahko poveže do 15 SmartLoggerjev, od katerih se lahko vsak poveže z pretvorniki, instrumenti za spremljanje okolja, merilniki in druge naprave.
Optično stikalo mora podpirati standardni protokol RSTP in mora biti omogočeno. Nastavite prioriteto mostu stikala na višjo kot 0x8000 SmartLoggerja (priporočeno: 0x7000; nižja kot je vrednost, višja je prioriteta mostu). Konfiguracija o metodi za RSTP in prednost mostu se je treba posvetovati s proizvajalcem. Če stikalo ne podpira RSTP, se optično obročasto omrežje je treba pretvoriti v topologijo verige ali zvezde.
Več optičnih obročastih omrežij je mogoče združiti prek ethernetnega stikala in jih nato povezati s sistemom upravljanja.

2. Fiber ali Ethernet Star Networking

Opomba:
Več SmartLoggerjev je mogoče združiti prek ethernetnega stikala in jih nato povezati s sistemom upravljanja.
Pri povezovanju SmartLoggerjev z ethernetnim stikalom prek vlaken je največja komunikacijska razdalja 12 kilometrov (z opcijski optični modul 100 Mbps) ali 10 kilometrov (z opcijskim optičnim modulom 1 Gbps); ko je povezan prek Etherneta kabel, največja razdalja je 100 metrov.
SmartLogger podpira brezžično mreženje, vključno z zasebnimi omrežji 4G/3G/2G in LTE.

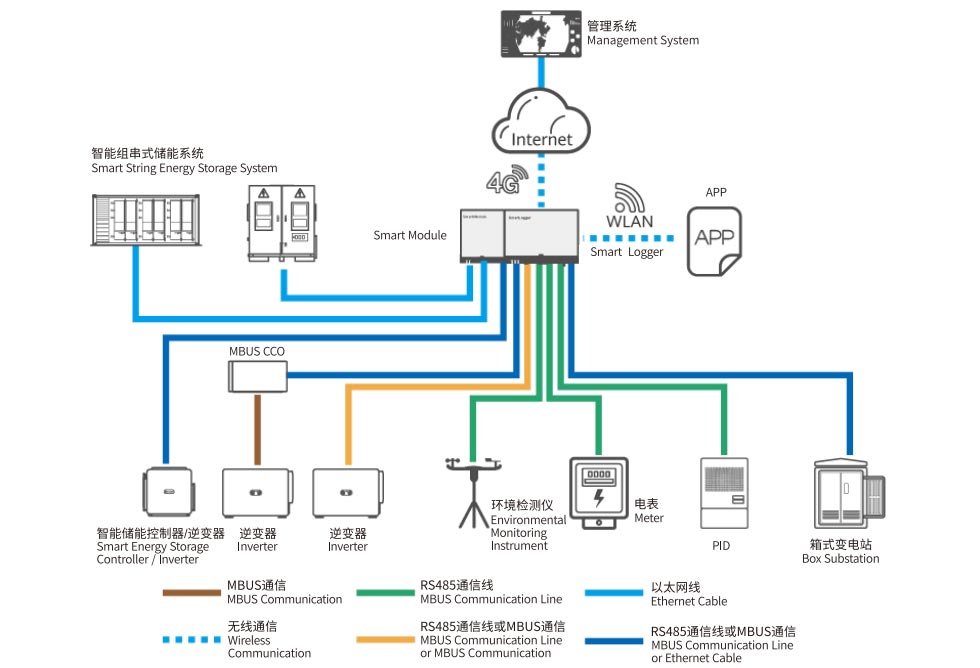

Omrežje 3.4G

4. Omrežje zasebnega omrežja LTE

Opomba:
Vrata WAN SmartLoggerja se povežejo s CPE (oprema v prostorih stranke) prek modula POE in prenapetostne povezave POE zaščitnik.
Naslov IP SmartLoggerja in naslov IP CPE morata biti nastavljena znotraj istega podomrežja.
