DC AFCI kombinirana škatla 12 v 1 ven

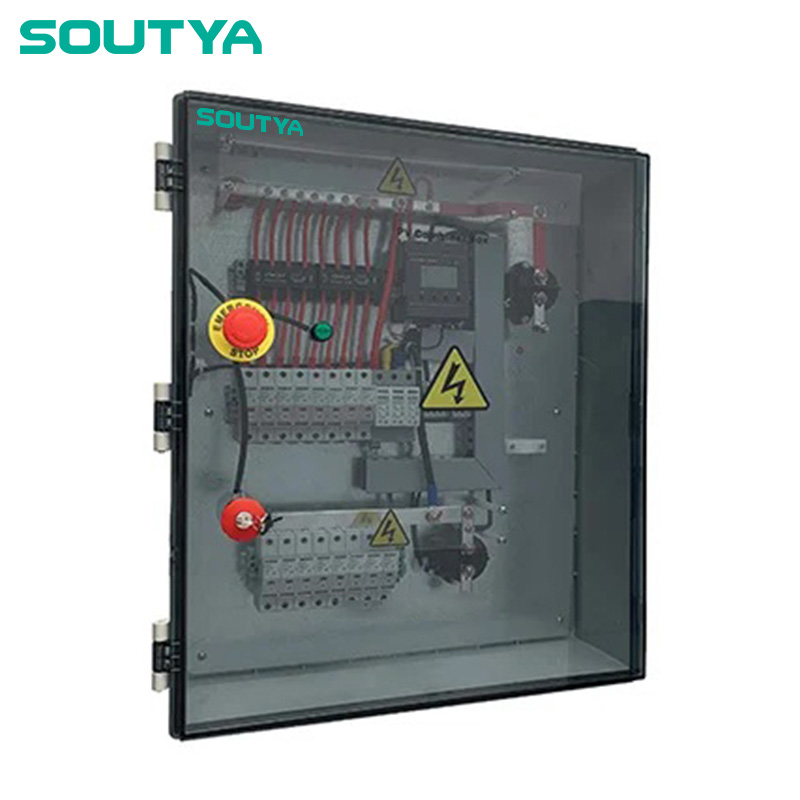

1500 V DC AFCI kombinirana škatla 12 v 1 izhod, ki jo dobavlja Kitajska proizvajalca Zhejiang Soutya New Energy LLC, je 1500 V DC agregacijska enota, zaščitena pred obločno napako, zgrajena za fotovoltaiko v komunalnem obsegu. Ulit iz praškasto lakirane, UV-stabilne aluminijeve zlitine in zatesnjen na IP65 ohišje zdrži pršenje obalne soli in puščavske peščene nevihte korozija ali vdor vode. V notranjosti dvanajst DC PV varovalk daje posamezne zaščita pred prenapetostjo niza, medtem ko ima toplotno-magnetno oblikovano ohišje odklopnik (MCCB) z nazivno močjo 250 A zagotavlja kratek stik in preobremenitev izolacija. DC kontaktor omogoča oddaljeni izklop iz pretvornika ali SCADA prostor in dvojni SPD razreda II (±/PE), ki povzroča udarce strele. An integrirana nadzorna krmilna enota (MCU) vzorči vsak niz do dvanajstega Hall-effect tokovni senzorji, dva napetostna senzorja in dva NTC temperature sonde, ki omogočajo primerjavo moči v realnem času, zaznavanje napak obloka in hitro odpiranje v 50 ms. Vsi podatki se izvozijo prek izoliranega Vmesnik RS485 s protokolom Modbus-RTU in sprednjim LED/LCD zaslonom lokalne alarmne kode in histogrami strujnega toka. Tovarniško ožičen plus, negativne in PE zbiralke ohranjajo zanesljivo kontinuiteto ozemljitve, zaradi česar škatla je bistvena pametna izolacija, zaščita in podatkovno središče za velike PV podmatri do 12 × 20 A vhoda.

Shema ožičenja

Scenariji uporabe

Utility-scale PV field – Smart sub-array hub

Podnožje, nameščeno med vrsticami sledilnikov, škatla združuje dvanajst 1500 V nizov v en sam 250 A homerun. Posamezne PV varovalke izolirajo okvarjene nize medtem ko odklopnik ohišja kalupa zagotavlja kratek stik in preobremenitev zaščita; DC kontaktor prejme signal za hitro zaustavitev od pretvornik ali SCADA, odpiranje polja v 50 ms. Dvojni SPD-ji zaklenejo strelo sunki pri dolgih enosmernih zagonih in MCU, ki ga napaja 12 Hallovih CT-jev, označi obločno napako podpise in trende neuravnoteženosti preko RS485 v nadzorno sobo, oddajo vzdrževalne ekipe natančno določijo okvarjeni modul, preden donos pade.

Velika komercialna streha – zbirna točka Multi-MPPT

Z balastom na jeklenih pladnjih čez široke ravne strehe se ohišje napaja a centralni inverter 250 kW. Senzorji napetosti in temperature sledijo nizu zdravje; LCD prikazuje trenutne histograme v realnem času, tako da lahko upravitelji objektov primerjajte delovanje MPPT brez odpiranja pokrova. IP65 aluminij je odporen na 55 °C toplota na strehi in močan dež, medtem ko kontaktor omogoča daljinski izklop za varnost gasilcev pri posegih na strehi.

Agro-voltaični nadstrešek – dvignjen sledilni kombinator

Enota, obešena na nosilce stebra nad vrstami posevkov, vzdrži namakanje megla in amoniakovi hlapi. MCCB se spopade z navalom dolgega kabla kapacitivnost ob ponovnem zagonu sledilnikov ob sončnem vzhodu; temperaturni senzorji v notranjosti škatli in na zbiralki alarm, če dvig toplote ohišja preseže 20 K, sproži način zmanjšane moči. Zaznavanje napake obloka prepreči zaporedne obloke, ki bi lahko vžge suho listje, zaprto aluminijasto ohišje pa zadrži prah in insekte iz delov pod napetostjo.

Industrijsko mikroomrežno dvorišče – ​​sprednji del skladišča, povezanega z enosmernim tokom

Kombinator, pritrjen na tla poleg baterijskih posod, združuje 12 nizov v vodilo 1500 V DC, ki napaja polnilnik PCS. Trenutni senzorji to potrjujejo vsak niz enako prispeva k ciklom polnjenja; če odstopanje presega 5 % MCU signalizira EMS, da izenači ali izolira šibek niz. MCCB in kontaktor zagotavlja dvotočkovno izolacijo za varno vzdrževanje baterije, medtem ko SPD-ji ščitijo občutljive sklade IGBT pred udarci strele.
