DC miniaturni odklopnik

Miniaturni odklopnik SYB5-80 DC, ki ga dobavlja kitajski proizvajalec Zhejiang Soutya New Energy LLC, zagotavlja zaščito tokokrogov AC 230/400 V in DC 300 ~ 1200 V.
Ključne značilnosti
▶ Skupno za AC in DC (AC230/400V、DC300~1200V)
▶ Brez razlikovanja med pozitivno ali negativno polariteto, dvosmerna zaščita, lažja namestitev.
▶ Visok prelomni kratek oblok, večja varnost.

Pošlji povpraševanje

Opis izdelka

Miniaturni odklopnik SYB5-80 DC, ki ga dobavlja Kitajska proizvajalec Zhejiang Soutya New Energy LLC, je 300–1200 V DC in 230/400 V AC dvosmerni in nepolarizirani miniaturni odklopnik, z 10 KA AC / 6KA DC izklopna zmogljivost, zasnovana za visokonapetostno zaščito v PV sistemi, baterijski sistemi za shranjevanje energije (BESS) in električna vozila oprema za polnjenje.

Značilno

Zaščita pred kratkim stikom, zaščita pred preobremenitvijo
Končna prekinitvena zmogljivost: 10 KA AC / 6KA DC
Nepolarna, dvosmerna zaščita
Kratek oblok
Material, ki zavira gorenje

Scenariji uporabe

1. Stanovanjske in komercialne PV kombinirane omarice

Ščiti vhode nizov 300–1200 V DC in izhode pretvornikov 230 V/400 V AC; enopolna širina podvoji gostoto v majhnih ohišjih.

2.PV-baterijski hibridni pretvorniki

Dvosmerni, nepolarizirani odklopnik na ročajih akumulatorskega vodila 300–1200 V DC tokovi polnjenja in praznjenja brez ponovnega ožičenja.

3. Mali polnilniki za električna vozila z enosmernim tokom (≤ 20 kW)

600–1200 V DC zaščita izhodnega vodila; 6 kA prekinitev odpravi napake obloka med plug-in/out dogodki.

4. Telekomunikacijske in podatkovne centre DC stojala

Kombinacije polov ščitijo 48 V/240 V/380 V podružnice strežnika ali UPS do 1200 V DC; Montaža na DIN letev prihrani prostor v omari.

5. Nizkonapetostna enosmerna mikro omrežja

380–1200 V DC distribucija za LED razsvetljavo, ventilatorje ali črpalke; B/C/D krivulje ustrezajo različnim karakteristikam obremenitve.

6. Surova ali visokogorska mesta

−30 °C do +70 °C, brez zmanjšanja do 2 000 m, ustreza ohišjem IP66 za nadstreški za avtomobile, agrovoltaične in strešne naprave.

Tehnični parameter

Model		SGB5-80

Poljak		1P	2P	3P	4P
Nazivna delovna napetost Ue		230VAC	400VAC	400VAC	400VAC
		300 VDC	600 VDC	900 VDC	120 VDC
Največji tok okvirja		80A
Nazivni tok In		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nazivna izolacijska napetost Ui		690VAC
		600V DC 900VDC 1200VDC
Nazivna impulzna vzdržna napetost Uimp		8kV

Lastnosti spotikanja		B/C/D
Vrsta spotikanja		Toplotno-magnetno
Ics Delovna prekinitvena zmogljivost lcs		7,5 kA (AC) 6 kA (DC)
Icu Končna prekinitvena zmogljivost lcu		10 kA (AC) 6 kA (DC)
Električna življenjska doba
Dejanska povprečna vrednost		Povprečje 4000-krat (AC) 1000-krat (DC)

Standardna določena vrednost		1500-krat (AC) 300-krat (DC)

Mehansko življenje
Dejanska povprečna vrednost		≥15000-krat
Standardna določena vrednost		8500-krat (AC) 9700-krat (DC)

Kategorija prenapetosti		Ⅲ
Stopnja onesnaženosti		3
Stopnja zaščite		IP40; Konec IP20
Odpornost na vlago in toploto		Kategorija 2
Relativna vlažnost		≤95 %
Odpornost na vibracije		Podlaga IEC60068-2-6
Parametri odpornosti na mehanske udarce		Podlaga IEC60068-2-27

Zmogljivost ožičenja		25 ~ 35 mm²
Navor ožičenja		3,0 Nm
Delovna temperatura okolja		-30℃~+70℃
Temperatura okolja za shranjevanje		-40℃~+85℃
Način namestitve		DIN35
Nadmorska višina		≤2000m
Teža		0,13 kg/pol
Dimenzija	Dolžina	85 mm
	širina	18 mm	36 mm	54 mm	72 mm
	Višina	Največ 78 mm
Paket	Kos/škatla	12	6	4	3
	Škatla/karton	10
	Škatla/paleta	80
Shranjevanje		Izdelek je treba hraniti v dobro prezračenem skladišču, z relativna vlažnost, ki ne presega 80 %, in temperatura okolja mora biti med -40 ℃ in +80 ℃. Poleg tega ne sme biti prisotni kisli, alkalni ali jedki plini.

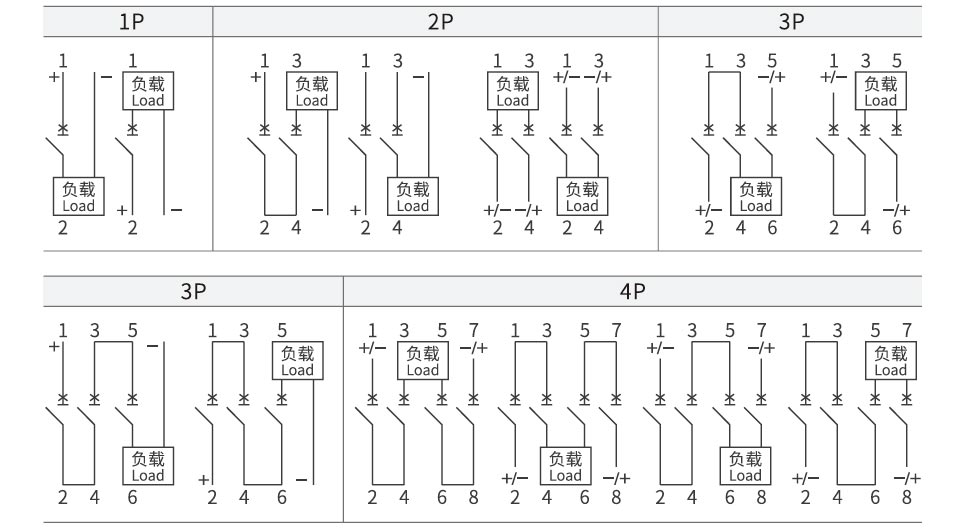

Diagram ožičenja DC

DC Miniature Circuit Breaker

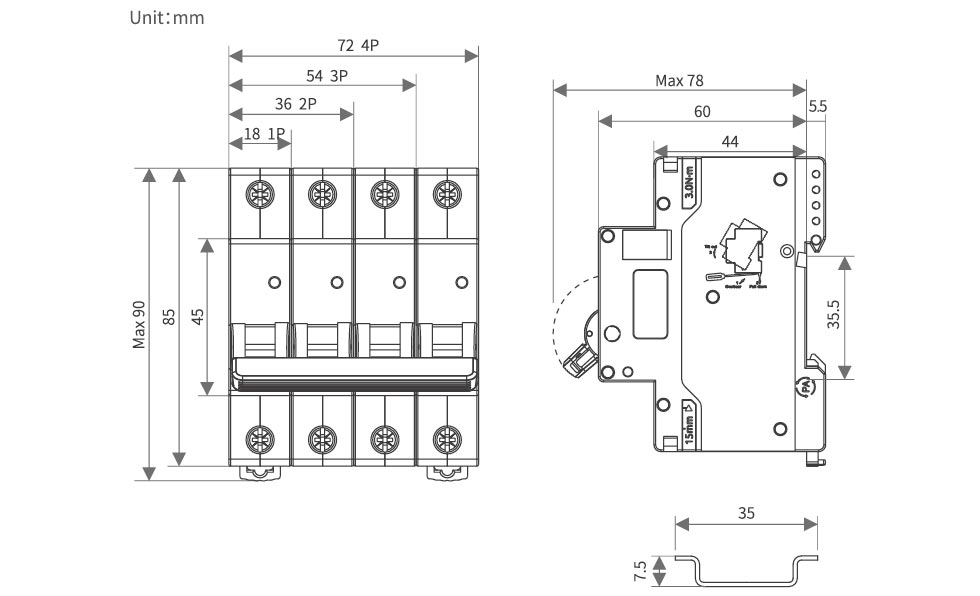

Videz in namestitvene mere

DC Miniature Circuit Breaker

Faktor zmanjšanja

Tabela faktorjev znižanja temperature

Temperatura	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Nazivni obratovalni tokovni koeficient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Nazivni obratovalni tokovni koeficient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabela faktorjev zmanjšanja nadmorske višine

Nadmorska višina /m	2000	3000	4000	5000
Nazivni delovni tokovni koeficient	1	0.96	0.91	0.86
Nazivni delovni koeficient napetosti	1	1	1	1
Nazivni koeficient močne frekvence vzdržljive napetosti	1	0.9	0.82	0.71
Nazivni koeficient vzdržljive impulzne napetosti	1	0.9	0.82	0.71
Nazivna mejna zmogljivost segmenta kratkega stika in električna življenjska doba Koeficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabela faktorjev zmanjšanja za vzporedno namestitev MCBS

Št. MCB	1	2~3	4~5	6~8	9~10
Koeficient In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koeficient	1	0.92	0.8	0.7	0.6
80A≤In≤125A Koeficient	1	0.9	0.8	0.7	/

Pripomoček

MX pomožna sprostitvena naprava
Nazivna krmilna napetost Us	DC:24~48V AC:110~230V
Največji izklopni čas	<10ms
Odpornost tuljave	50
Omejitev toka	≥1,6 A
Mehansko življenje	10000-krat
Električna življenjska doba	4000-krat
Navor ožičenja	0,8N ·m
Zmogljivost ožičenja	1,0 mm² Trda žica
	1,0 mm² Mehka žica s sponkami
Delovno temperaturno območje	-30℃~+70℃


Okoljski pogoji	Ne sme biti nobenih eksplozivnih nevarnih snovi in nobenih škodljivih snovi plini ali prevodni prah, ki lahko korodira ali poškoduje izolacijo
Montažni položaj	Na levo stran odklopnika

Pogoji namestitve	Standardna montaža na tirnico DIN35 mm

Pomožni kontakt OF
Zmogljivost kontakta	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Najmanjša delovna napetost	5V
Najmanjši delovni tok	10mA
Nazivna izolacijska napetost	500 V
Nazivni omejeni tok kratkega stika	1000A
Dogovorjeni grelni tok Ith	4A
Mehansko življenje	10000 (krat)
Električna življenjska doba	4000 (krat)
Navor ožičenja	0,8N ·m
Zmogljivost ožičenja	1,0 mm²
Število stikov	1 normalno odprt, 1 normalno zaprt

Delovno temperaturno območje	-30℃~+70℃


Okoljski pogoji	Ne sme biti nobenih eksplozivnih nevarnih snovi in nobenih škodljivih snovi plini ali prevodni prah, ki lahko korodira ali poškoduje izolacijo
Montažni položaj	Na levo stran odklopnika

Pogoji namestitve	DIN 35 mm standardna montaža na tirnico
