Zunanje enosmerno ločilno stikalo

Zunanje izolatorsko stikalo za enosmerni tok SYDSE-32, ki ga dobavlja proizvajalec s sedežem na Kitajskem Zhejiang Soutya New Energy LLC je 300–1500 V DC, 32 A nepolariziran vrtljivo stikalo z 8 mm kontaktno režo in dvojno vrtljivo zavoro kontakti za hitro gašenje obloka. Zasnovan je za zanesljivo ročno izolacija v PV kombiniranih omaricah, nizih baterij in sistemih za shranjevanje energije.

Značilno

Nepolarnost
Zaščita IP66
Kratki lok
Material, ki zavira gorenje
Rotacijski kontakt s samočistilno zasnovo

Scenariji uporabe

1.PV škatle za kombiniranje nizov

Izolator je nameščen med vhodnimi nizi in vodilom DC inštalaterji vidno prelomno točko, ki jo je mogoče zakleniti za varno vzdrževanje vrvice oz hiter izklop med okvarami.

2. Baterijska stojala za shranjevanje energije

Postavljen na pozitivne in negativne noge vsakega grozda omogoča tehnikom za izolacijo posameznih baterijskih regalov brez izklopa celotne banke, podpira servisiranje vroče zamenjave in protokole požarne varnosti.

3. Kontejnerski drsniki ESS

Uporablja se kot ročni odklopnik enosmernega toka na zunanji steni drsnika, IP66 ohišje je odporno na pranje in prah, medtem ko 8 mm kontaktna reža ustreza Zahteva za izolacijo 1500 V za NEC 690.35 in IEC 60364-5-53.

4. EV omarice za hitro polnjenje

Nepolarizirana, dvosmerna zasnova varno prekine 800–1000 V DC povezava med polnilnim modulom in baterijskim paketom, ki omogoča zaustavitev v sili oz zamenjava modula brez poškodb obloka.

5.Strešni komercialni pretvorniki

Vrtljivi ročaj je nameščen neposredno pod pretvornikom in ga je mogoče zakleniti položaj IZKLOP za zaklepanje/označevanje med zamenjavo pretvornika oz servisiranje obločne napake, ki odpravlja potrebo po plezanju do kombiniralnika robov strehe škatla.

Tehnični parameter

Parametri ožičenja

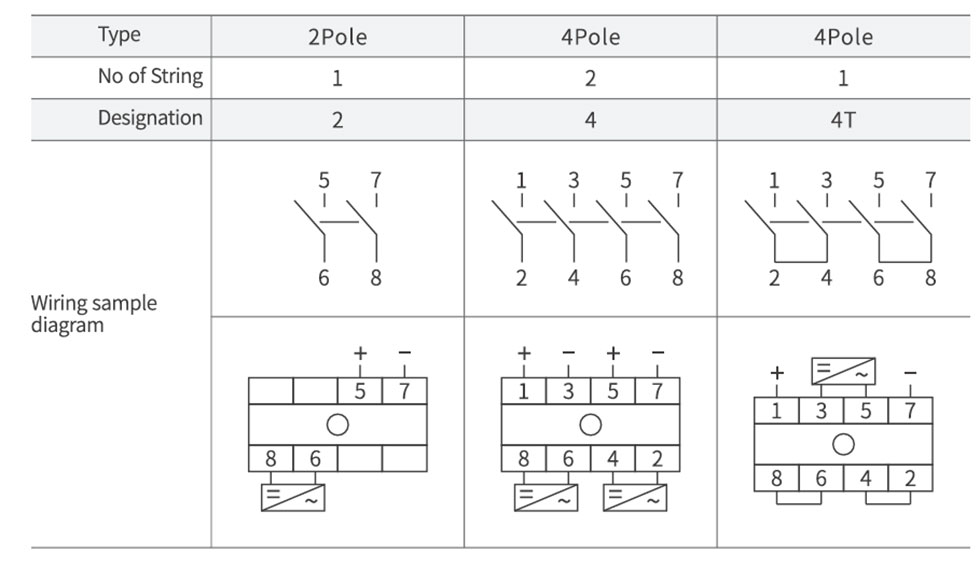

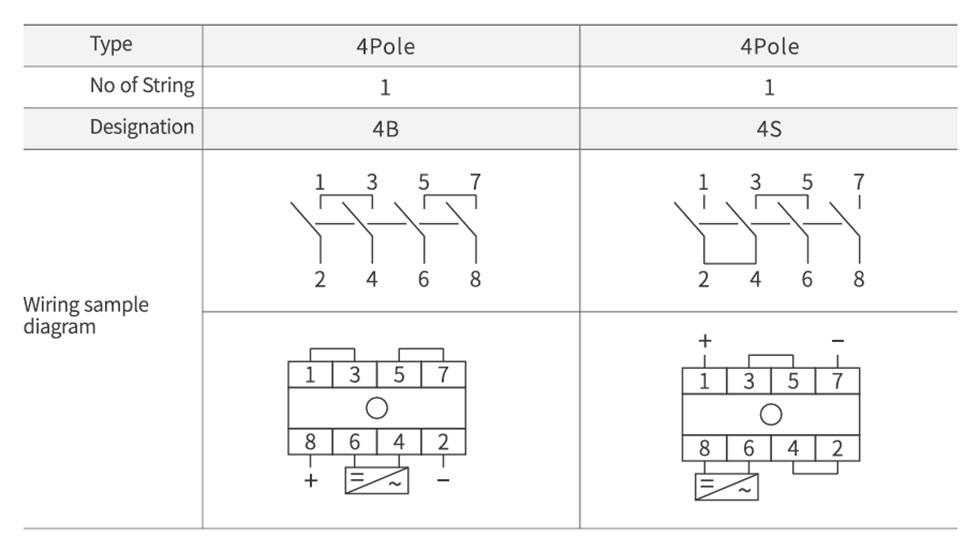

Električni diagram

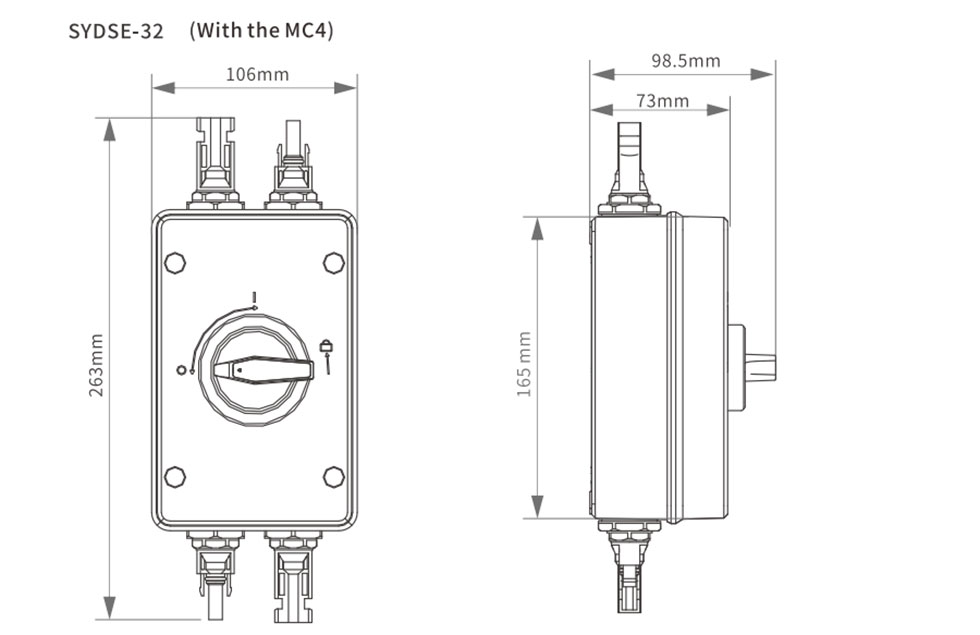

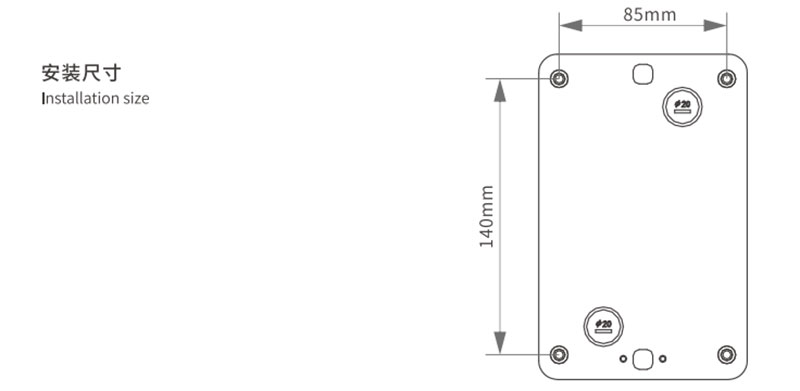

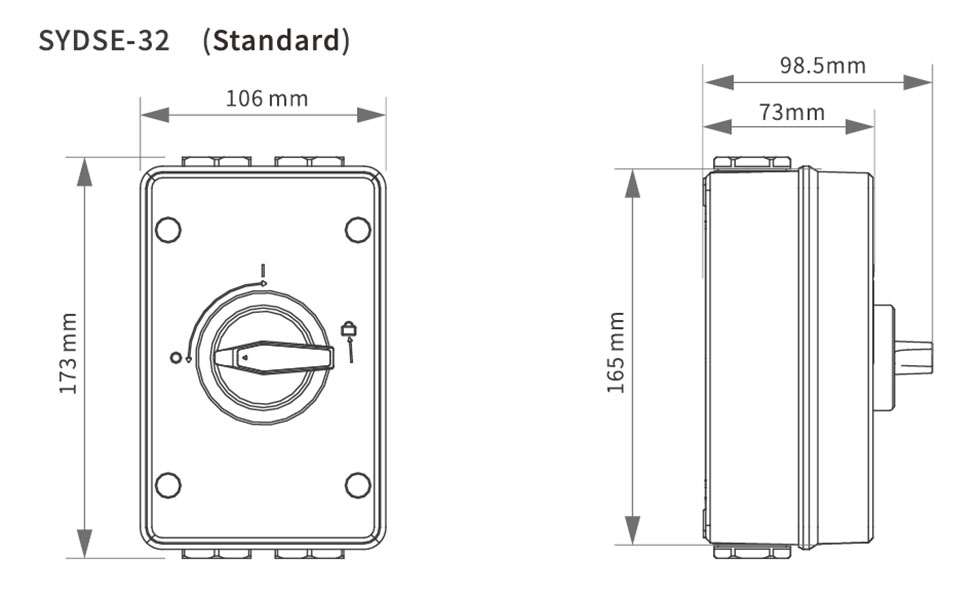

Videz in namestitvene mere
