DC izvlečno izolatorsko stikalo

SYDSC-32 DC izvlečno izolatorsko stikalo, ki ga dobavlja proizvajalec s sedežem na Kitajskem Zhejiang Soutya New Energy LLC je 1500 V DC, 32 A rotacijski izolator z dvojno prekinitvijo, vrtljivimi kontakti, ki zagotavljajo hitro gašenje obloka in visoka zanesljivost. Z oceno odpornosti proti kratkemu stiku 1200 A in 8 mm kontaktne reže, je zasnovan za varno izolacijo tokokroga v solarnem kombiniralniku škatle, nizi baterij in sistemi za shranjevanje energije.

Značilno

Dvokontaktni rotacijski priključek
Zaščita IP66
Nepolarnost
Kratki lok
Material, ki zavira gorenje

Scenariji uporabe

1.PV kombinirane škatle

Montiran med strune in inverter, vrtljivi ročaj hkrati odklopi pozitivne in negativne vodnike; dvojni prekinitveni kontakti zagotavljajo 1500 V DC izolacijo brez obloka in monterjem omogočajo vidno prekinitev potrebno za varno vzdrževanje.

2. Baterija za shranjevanje energije DC plošče

Izolator, ki je nameščen na zbiralki akumulatorskega grozda, lahko prekine enosmerni tok na strani baterije v enem samem hitrem gibu; njegov 1200 A kratek stik ocena varnosti vzdrži povratne napake v sili zaustavitve.

3. Hitro polnjenje pilotov

Znotraj 800 V hitrih polnilnikov 4-polna različica ločuje dva neodvisna baterije. Nepolarna zasnova podpira dvosmernost polnjenje/praznjenje, medtem ko ohišje IP66 zagotavlja dolgoročno uporabo na prostem zanesljivost.

4. Komercialne in uporabne strani pretvornika DC

Ko pretvornik potrebuje servis ali zamenjavo, SYDSC-32 jasno obvesti točka preloma, ki preprečuje poškodbe oblokov na sponkah in deluje od –40 °C do +85 °C za puščave ali visokogorske rastline.

5. Podenote za shranjevanje v kontejnerjih

Uporablja se kot vzdrževalno stikalo na ravni gruče skupaj z varovalkami ali odklopniki, ustvari dvostopenjsko izolacijsko shemo – varovalka in izolator – ki omejuje izpad obseg in izboljšanje splošne razpoložljivosti sistema.

Tehnični parameter

Parametri ožičenja

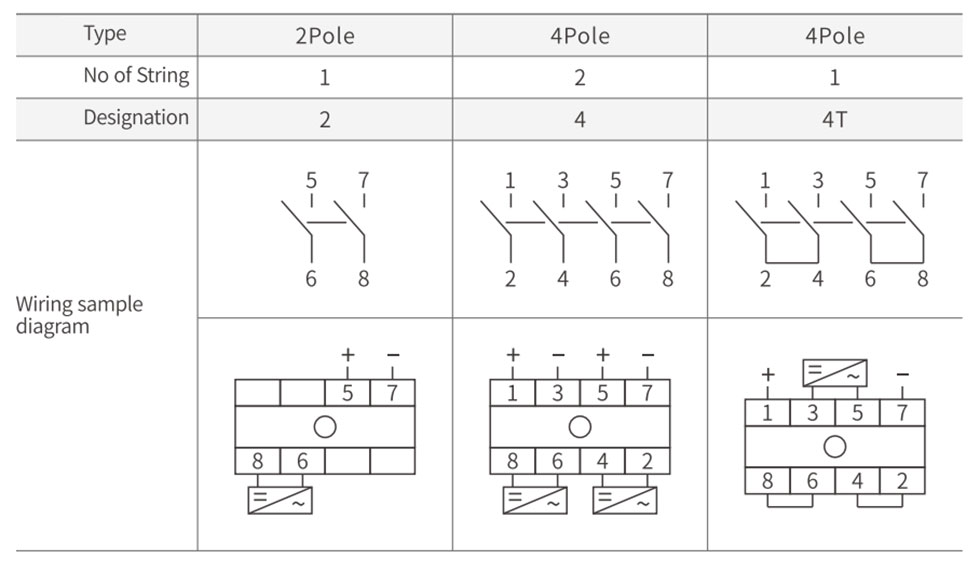

Shema ožičenja

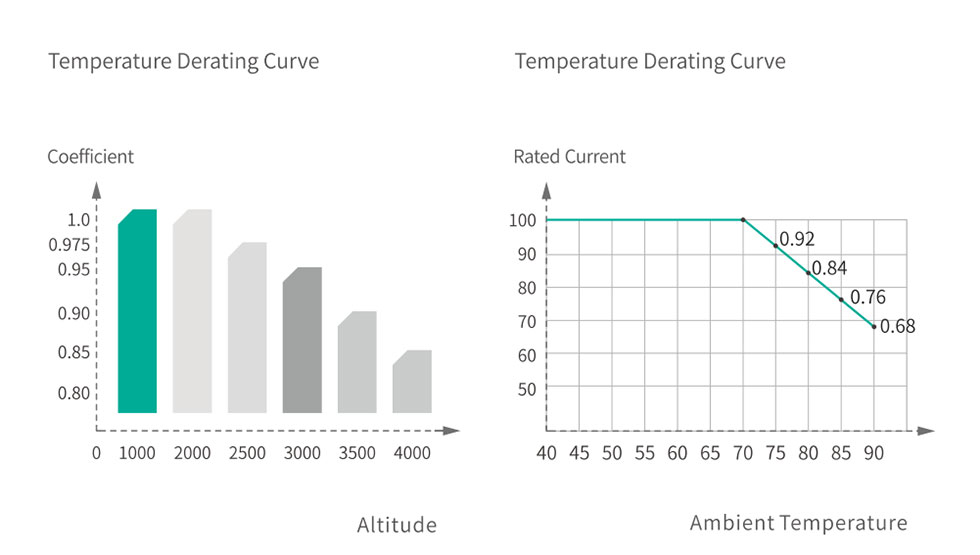

Zmanjšana krivulja

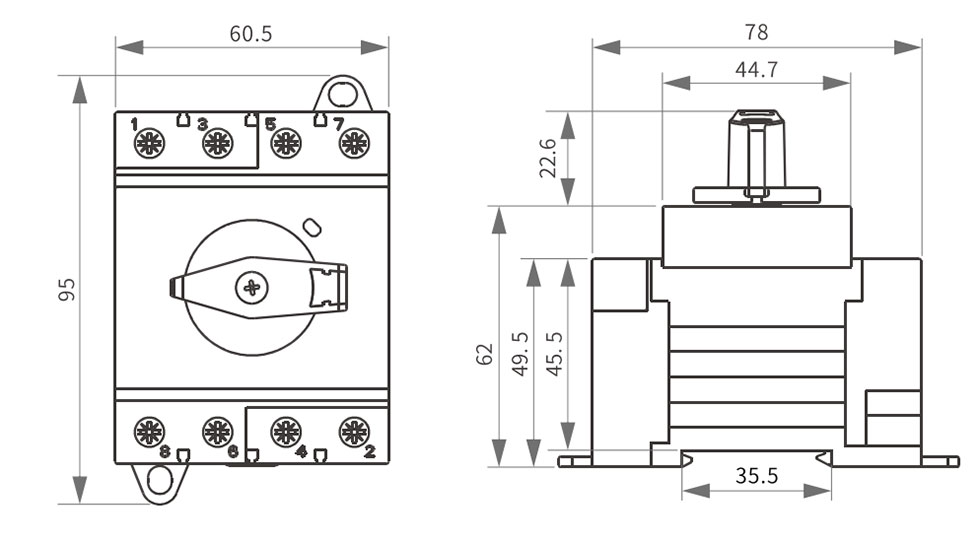

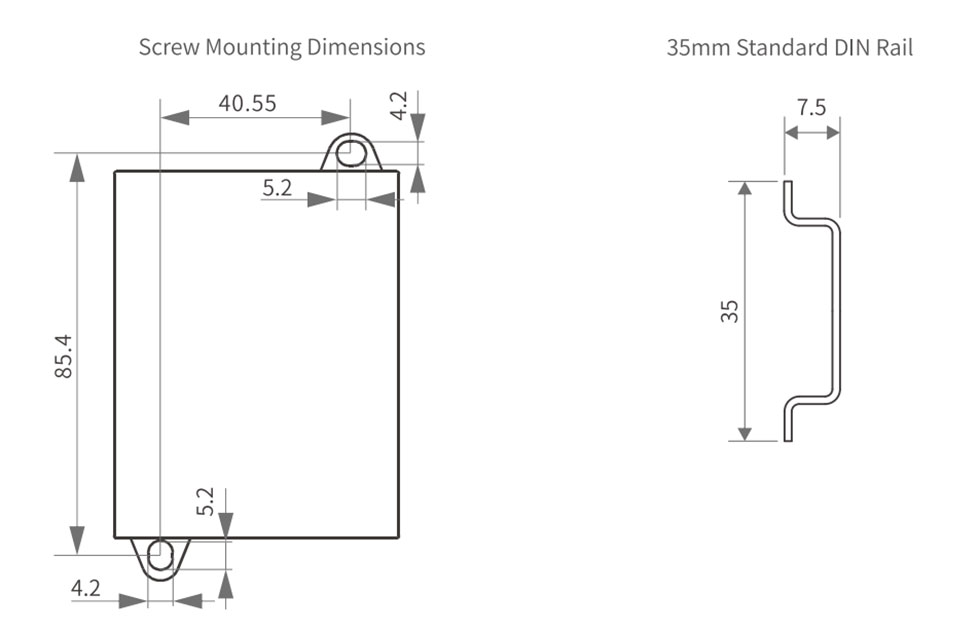

Videz in namestitvene mere
