1500 V solarna DC odklopna kombinirana omarica

1500 V solarna enosmerna odklopna kombinirana omarica, ki jo dobavlja Kitajska proizvajalec Zhejiang Soutya New Energy LLC, je 1500 V DC PV kombinirana enota z ohišjem iz aluminijeve zlitine in zaščito IP66, ki zagotavlja visoko vzdržljivost in zanesljivo delovanje na prostem. Naprava vključuje kritične varnostne komponente, vključno z enosmernimi prenapetostnimi zaščitnimi napravami, enosmernimi izolatorji in a glavno DC ločilno stikalo. Zasnovan je tako, da zagotavlja celovito izolacijo, zaščita pred uhajanjem in ozemljitvijo v fotovoltaičnih sistemih.

Tehnični parameter

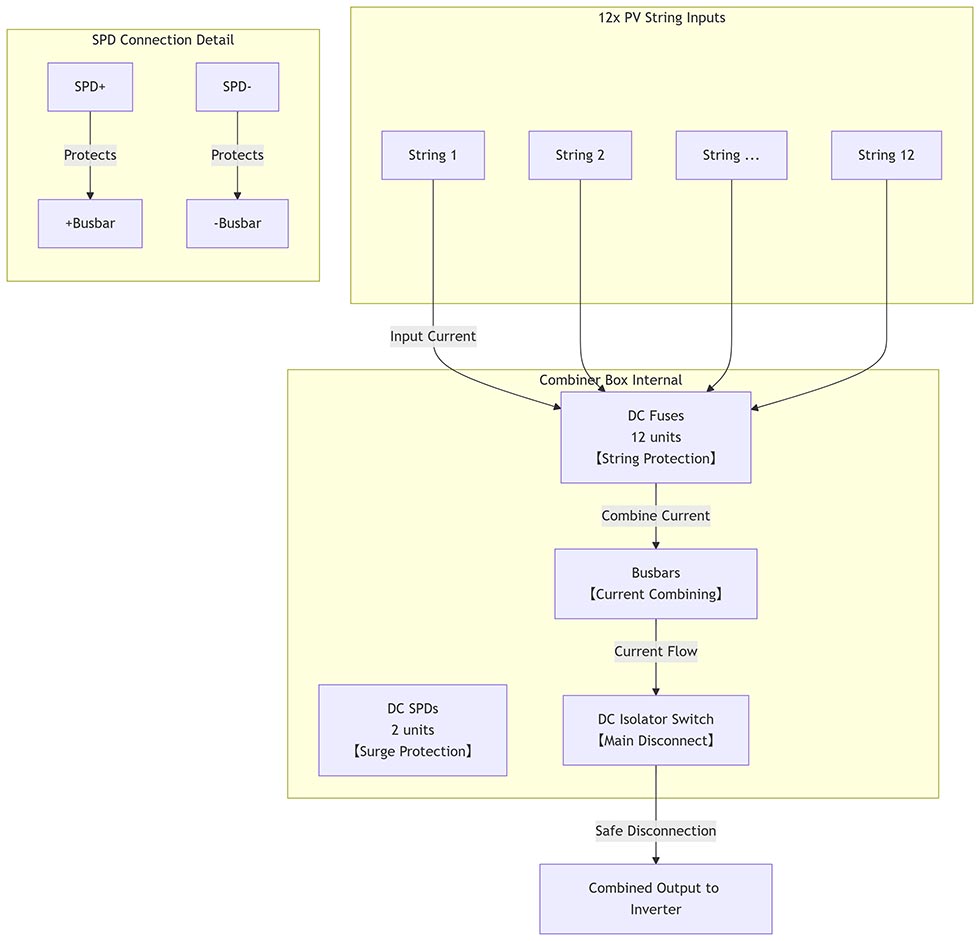

Shema ožičenja

Scenariji uporabe

1. PV polja na ravni komunalnih storitev – centralno združevanje pretvornikov

Škatla 12 v 1, nameščena na tla na jeklenih prečnih rokah med vrsticami sledilnikov združuje ducat 1500 V nizov v en homerun kabel. Posamezna varovalka držala ščitijo vsako vrvico pred napakami povratnega toka, medtem ko dvojni SPD (± in PE) klesti udarce strele, inducirane v dolgih enosmernih tokovih. Glavni rotacijski izolator zagotavlja izolacijo vidnega preloma na kombinatorju, kar omogoča vzdrževalne ekipe, da zaklenejo celotno vodilo 1500 V pred delom na centralni pretvornik ali transformator.

2.Velike komercialne strehe – združevanje nizov z več MPPT

Enota, ki je nameščena na balastnih pladnjih čez široke ravne strehe, napaja 12 ločene nize v en sam MPPT vhod 250 kW pretvornika. Nivo ravni varovalka preprečuje širjenje napake med nizi, izolator pa daje električarji lokalno odklopno točko med zamenjavo pretvornika ali IR-skeniranjem inšpekcijskih pregledov, zaradi česar ni več potrebe po zaprtju celotne strehe.

3. Agrovoltaične naprave – Dvignjeni sledilni kombinatorji

Obešeni na konstrukcije stebrov nad vrstami posevkov, ograjeni agregati moč iz povišanih bifacialnih modulov. Tesnilo IP66 blokira razpršilo za namakanje in prahu, medtem ko dvojni SPD ščitijo pred poletnimi nevihtami, ki so pogoste v podeželske ravnice. Izolatorsko stikalo omogoča kmetom, da varno izklopijo enosmerni tok tokokrogov, preden prilagodite nagib sledilnika ali servisirate namakalne roke.

4. Dvorišča za industrijska mikro omrežja – fronte za shranjevanje, povezane z enosmernim tokom

Podstavek, nameščen na robu solarnih avtomobilskih vrat, povezanih z baterijskimi posodami, kombinator združi 12 nizov v 1500 V DC vodilo, ki napaja PCS polnilnike. Zbirke z nazivno močjo 400 A neprekinjeno ciklično polnjenje/praznjenje ročaja in izolator zagotavlja izklop v sili za gasilce, ko je vgrajen s sistemom za zaznavanje napak obloka mikro omrežja.

5. Oddaljene puščavske sončne elektrarne – vozlišča z dolgimi nizi v težkih okoljih

Škatla, pritrjena na betonske podloge sredi puščavskih nizov, zdrži 55 °C okolja in z vetrom napihan pesek. Dvojni SPD varujeta pred oddaljenimi udari strele na kilometrih DC kablov, medtem ko glavni izolator omogoča nočni čas zaklepanje brez izpostavljenosti pretvornika, kar zagotavlja minimalen čas izpada med modulom čiščenje ali zamenjava motorja sledilnika.
