1500 V DC prenapetostna zaščitna naprava

Prenapetostna zaščitna naprava SYS5-40P 1500 V DC, ki jo dobavlja kitajska proizvajalec Zhejiang Soutya New Energy LLC, je 500–1500 V DC, razred T2 SPD z največjim razelektritvenim tokom 40 kA in napetostno zaščito ≤5,2 kV stopnji, z varnim termičnim izklopom in daljinskim preklopom signalizacijski kontakt za integracijo SCADA, zasnovan za odpornost na prenapetost fotonapetostna polja uporabnega obsega, BESS v posodah in visokozmogljivo polnjenje električnih vozil infrastrukturo.

Scenariji uporabe

1.Uporabne 1500 V sončne elektrarne

V enosmerni omarici 3,3 MW inverterskih postaj, en SPD na vhod MPPT ščiti pred neposredno in posredno strelo. Stopnja zaščite 5,2 kV izpolnjuje 6 kV koordinacijo izolacije, medtem ko se napaja izhod z daljinskim kontaktom elektrarna SCADA za centraliziran nadzor prenapetosti.

2. Kontejnerski BESS (2–5 MWh)

Na vodilu 1200–1500 V baterijskega grozda je SPD nameščen na tirnici poleg varovalke; njegov toplotni odklopni suhi kontakt je vpet v PCS vezje za zaustavitev v sili, ki takoj blokira pretvornik, če SPD odpove in preprečevanje širjenja obloka.

3,1500 V ultra hitra polnilna vozlišča ≥360 kW

Tako usmerniška omarica 1500 V vodilo kot 1000 V tovornjak za zamenjavo baterij tokokroga so vzporedni z odvodniki, kar omejuje 2 kV/µs strme čelne udare iz visoko zmogljivi kontaktorji in zaščitni 1700 V IGBT moduli.

4.Agro-PV sledilni sistemi v gorskem terenu

Napajalniki sledilnega motorja (1000 V) dolgo delujejo skupaj z nizi 1500 V razdalje; SPD, nameščen v priključni omarici sledilnika, preprečuje inducirano prenapetosti zaradi sklopitve v strune in se izogne PID-ju in kombinatorju razpad izolacije.

5.Offshore PV pospeševalne platforme

Na zgornji strani zbiralne plošče 1500 V DC, ponikljane bakrene sponke s premazom proti razprševanju soli. Daljinski signal se pretvori prek optičnih vlaken do nadzornega centra na kopnem, kar omogoča prenapetostno stanje v realnem času spremljanje 40 km od obale.

Tehnični parameter

Opomba: SPD kategorije T2 se uporablja predvsem v glavnih vhodnih omarah distribucijski sistemi.

Dodatna naprava

Naprava za izolacijo napak

Prenapetostna zaščita je opremljena z zaščitno napravo za izolacijo okvar. Ko se zaščita pokvari zaradi pregretja, lahko ta naprava samodejno izključi iz električnega omrežja, medtem ko zagotavlja indikacijski signal. Ko zaščita deluje normalno, indikator okna so zelena; po izolaciji napake je okno rdeče.

Alarmna daljinska signalna naprava

Ščitnik je možno izdelati z daljinskimi signalnimi kontakti. Ta naprava vključuje nabor normalno odprtih in normalno zaprtih kontaktov. Ko je zaščita deluje normalno, normalno zaprt kontakt je vključen. Če en ali več modulov zaščitnika odpove, se kontakt preklopi iz normalno zaprto v normalno odprto, aktiviranje normalno odprtega kontakta za pošlje signal o napaki.

Shema ožičenja

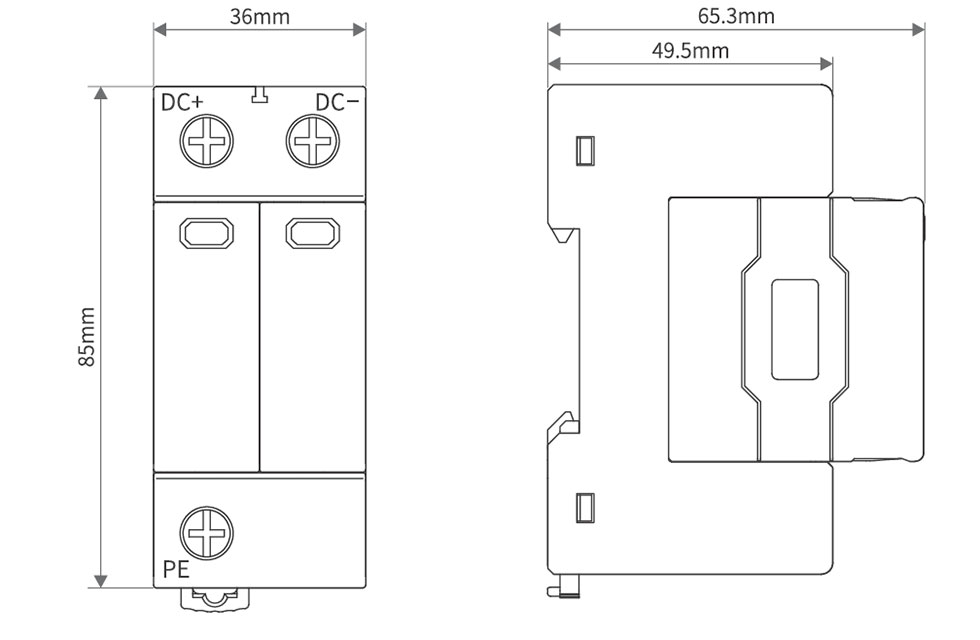

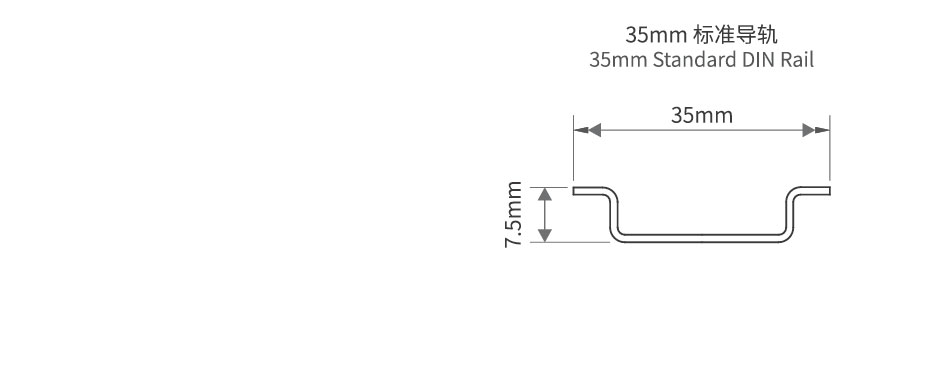

Videz in namestitvene mere
