1000 V DC Combiner Box 6 In 2 Out Izolator

1000 V DC Combiner Box 6 In 2 Out Izolator tipa, ki ga dobavlja Kitajska proizvajalec Zhejiang Soutya New Energy LLC, je 1000 V DC PV kombinirana enota z ognjevarnim ohišjem računalnika in zaščito IP66, ki zagotavlja visoka vzdržljivost in zanesljivo delovanje na prostem. Naprava se integrira kritične varnostne komponente, vključno z 2 napravama za zaščito pred prenapetostjo DC, 12 DC držala za varovalke in 2 enosmerni izolatorski stikali v kletki. Zasnovan je za zagotavlja celovito zaščito pred izolacijo, zaščito pred uhajanjem in ozemljitvijo zaščita v 6-nitnih fotovoltaičnih sistemih.

Tehnični parameter

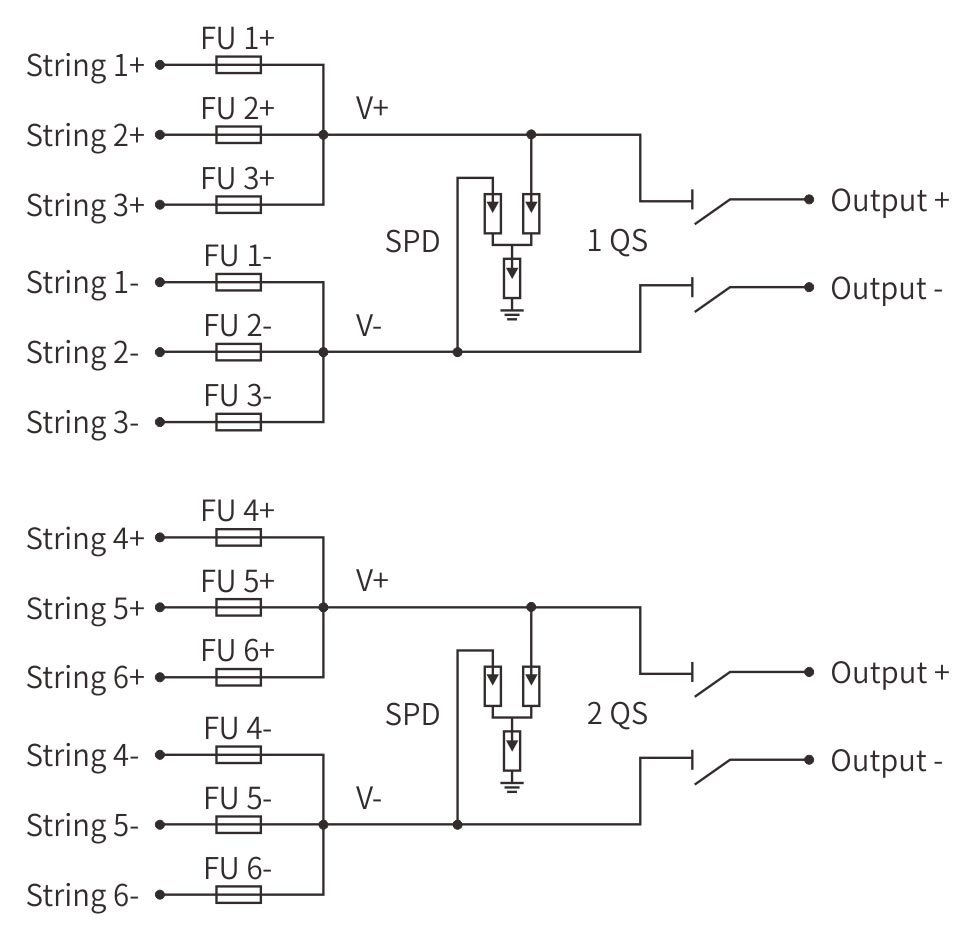

Shema ožičenja

Scenariji uporabe

1. Velika komercialna in industrijska streha

Ta kombinirana škatla je idealna za velike komercialne strehe (npr. tovarne, skladišča, nakupovalna središča), ki podpirajo do šest fotonapetostnih nizov. Škatla jih zvije v dva neodvisna izhoda, tako da se lahko velike obremenitve razdelijo med pretvornike, medtem ko dvojna izolacijska stikala omogočijo zaklepanje v nekaj sekundah. IP66 vse leto zadržuje prah, vlago in toploto na strehi.

2.Utility-Scale solarni bloki

Postavi se na sledilne mize v blokih 10–100 MW. Šest podnizov se napaja, dva homerun kabla gresta ven - vsak s svojim izolatorjem - kar omogoča O&M ekipam, da zaprejo polovico bloka za zamenjavo strune, ne da bi se dotaknili ostalih. Dvojni SPD absorbira bližnje udarce strele.

3.Kmetijstvo visoke moči

Pripne se na skedenj ali vrtljivo namakana polja, kjer šest vrvic napaja črpalke, hladilne naprave in sušilnike za zrnje. Posamezne varovalke na niz preprečijo, da bi napaka na zemlji v eni brazdi izklopila celotno linijo pridelek-voda. UV-stabilna lupina IP66 se smeji prahu gnojil in vsakodnevnemu pranju.

4. Hibridi solarnega shranjevanja

Namestitev na ohišje akumulatorja: šest vrvic vhod, izhod A na hibridni pretvornik, izhod B na polnilnik MPPT. Vsako nogo je mogoče izolirati z zasukom lastnega ročaja, tako da lahko tehniki zamenjajo baterije ali znova zaženejo pretvornik, ne da bi zatemnili kritično obremenitev.

5.Oddaljene telekomunikacijske/izvenomrežne postaje

Trakovi za drog za šestimi tankimi ploščami, ki napajajo odvečne obroče DC za radijske sprejemnike in senzorje. Ognjevarno ohišje IP66 preživi noči -40 °C in puščavsko sonce, medtem ko dve izhodni nogi ohranjata komunikacijsko opremo pri življenju, tudi ko je ena stran spuščena zaradi servisiranja.
