Zakaj je nožno stikalo 200-4000A kritična izbira za visokotokovno izolacijo

Povzetek:Zanesljiva izolacija je bistvenega pomena pri industrijski distribuciji, shranjevanju energije, fotovoltaičnih sistemih, generatorskih inštalacijah in drugih visokonapetostnih električnih aplikacijah. The200-4000A nožno stikaloodSoutyaje zasnovan tako, da zagotavlja zanesljivo preklapljanje in izolacijo vidnega preloma za nizkonapetostne napajalne sisteme. Z robustno konstrukcijo, konfiguracijami rezil za različne nazivne vrednosti toka, pocinkanimi prevodnimi komponentami in skladnostjo s standardoma GB/T 14048.3 in IEC/EN 60947-3 lahko ta tip nožnega stikala podpira zahtevne zahteve glede električne izolacije, hkrati pa poenostavi vzdrževanje in izboljša varnost delovanja.

Kazalo

• Kaj je nožno stikalo 200-4000A?
• Zakaj je visoka tokovna izolacija pomembna?
• Katere so ključne značilnosti nožnega stikala 200-4000A?
• Katere so glavne specifikacije in konfiguracije?
• Kje se lahko uporablja nožno stikalo 200-4000A?
• Kako izbrati pravo nožno stikalo?
• Kako lahko izboljšate zanesljivost namestitve in vzdrževanja?
• Pogosto zastavljena vprašanja
• Zaključek

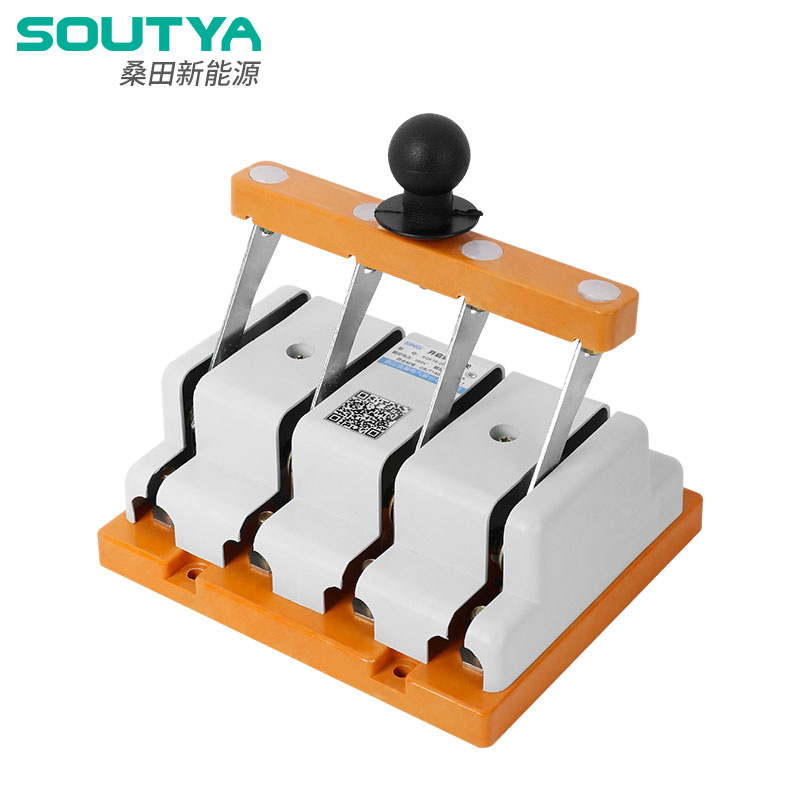

Kaj je nožno stikalo 200-4000A?

A 200-4000A nožno stikaloje visokotokovna stikalna in ločilna naprava, namenjena za nizkonapetostne električne distribucijske sisteme. Za razliko od običajnega krmilnega stikala, zasnovanega predvsem za pogosto delovanje, nožno stikalo zagotavlja jasno fizično ločitev med prevodnimi komponentami, ko je odprto. Ta vidna izolacija je lahko še posebej dragocena med električnimi pregledi, servisiranjem, vzdrževanjem in postopki zaklepanja/označevanja.

Serija SYK18, ki jo dobavlja Soutya, pokriva visokonapetostne aplikacije in je zasnovana za uporabo v razdelilnih omaricah, nadzornih ploščah, glavnih odklopnih mestih, sistemih za shranjevanje energije, fotovoltaični opremi, odsekih vodil in napravah, povezanih z generatorji. Proizvajalčeve objavljene specifikacije označujejo GB/T 14048.3 in IEC/EN 60947-3 kot veljavna standarda.

Za ekipe za nabavo ključna vrednost tega izdelka ni le njegova visoka trenutna ocena. Stikalo združuje zmogljivost prenosa toka z enostavno mehansko strukturo in vidno izolacijo prekinitve, zaradi česar je primerno za aplikacije, kjer vzdrževalno osebje potrebuje jasno prepoznavno izolacijsko točko.

Zakaj je visoka tokovna izolacija pomembna?

Ko električni sistemi postajajo večji, so tudi posledice nepravilnega postopka izolacije resnejše. Industrijski objekti, baterijski sistemi za shranjevanje energije, fotonapetostne instalacije in generatorski sistemi lahko vključujejo znatne delovne tokove. Pravilno izbrana izolacijska naprava pomaga vzpostaviti nadzorovano ločilno točko pred začetkom vzdrževalnih del.

Visokotokovno nožno stikalo lahko zagotovi več praktičnih prednosti:

• Čista izolacija:Fizični položaj rezila omogoča zlahka prepoznavno odprto stanje.
• Podpora vzdrževanju:Namenska odklopna točka lahko poenostavi načrtovane servisne postopke.
• Združljivost z visokim tokom:Modele lahko izberete glede na trenutne zahteve namestitve.
• Mehanska preprostost:Osnovni mehanizem delovanja lahko zmanjša odvisnost od kompleksnih elektronskih krmilnih sistemov.
• Sistemska integracija:Nožna stikala je mogoče vključiti v razdelilne omare, sisteme vodil, opremo ESS in generatorje.

Na primer, Soutya opisuje aplikacije v omarah za shranjevanje energije 0,4 kV, kjer je stikalo mogoče namestiti za glavnim odklopnikom, da se ustvari vidna izolacijska vrzel po zaustavitvi PCS.

Katere so ključne značilnosti nožnega stikala 200-4000A?

Delovanje visokotokovnega nožnega stikala je odvisno od več kot njegove nazivne amperaže. Kontaktna struktura, tlak, prevodni materiali, mehanska konfiguracija in pogoji namestitve vplivajo na dolgoročno zanesljivost.

1. Različne konfiguracije rezil

Glede na informacije o izdelku družbe Soutya različici 200A in 400A uporabljata enojne lopatice, medtem ko različice 600A, 1000A in 1500A uporabljajo dvojne lopatice. Ta konfiguracija omogoča, da se prevodna struktura prilagodi različnim nivojem toka in mehanskim zahtevam.

2. Izboljšan kontaktni pritisk

Listnate vzmeti so nameščene na obeh straneh rezil, da pomagajo ohranjati kontaktni pritisk. Stabilen kontaktni tlak je pomemben, ker lahko slab kontakt poveča upor, ustvari toploto in zmanjša električno zanesljivost.

3. Prevodne komponente, prevlečene s kositrom

Rezila, povezovalne plošče in kontakti so pocinkani. Ta površinska obdelava je namenjena izboljšanju površinske zaščite in kontaktne zmogljivosti žičnih povezav, kar je še posebej pomembno v zahtevnih električnih okoljih.

4. Izolacija vidnega preloma

Ena najbolj praktičnih prednosti nožnega stikala je zmožnost vizualne potrditve, da je bila prevodna pot ločena. Ta funkcija je še posebej uporabna, kadar vzdrževalno osebje potrebuje očitno fizično indikacijo izolacije.

5. Prilagodljivost načrtovanja visokega toka

Pri večjih inštalacijah se lahko nazivni tok razširi na tisoče amperov. Zaradi tega je kategorija izdelkov pomembna za visokozmogljive zbiralne sisteme, veliko opremo za shranjevanje energije, komunalno infrastrukturo in generatorje.

Katere so glavne specifikacije in konfiguracije?

Pri ocenjevanju a200-4000A nožno stikalo, bi morali kupci primerjati električno oceno, razporeditev rezil, predvideno uporabo, položaj namestitve in veljavne standarde, namesto da bi izbrali model samo na podlagi največjega tokovnega števila.

Ker objavljena stran izdelka ne zagotavlja vseh podrobnih električnih parametrov za vsako oceno do 4000 A, morajo kupci pred oddajo proizvodnega naročila zahtevati natančen tehnični list za zahtevani tok, napetost, razporeditev polov, način namestitve in uporabo.

Kje se lahko uporablja nožno stikalo 200-4000A?

Zaradi širokega tokovnega razpona je ta vrsta stikala primerna za različne visokotokovne električne aplikacije. Soutya posebej identificira več reprezentativnih scenarijev.

Industrijski sistemi za shranjevanje energije

V industrijskih ESS omarah lahko nožno stikalo služi kot vidna izolacijska točka za glavnim odklopnikom. To omogoča tehnikom, da med vzdrževanjem vzpostavijo jasno prepoznavno ločilno točko.

Nizkonapetostna izolacija odseka vodila

Različice z velikim tokom, kot so 2000A, 2500A in 3150A, se lahko uporabljajo za aplikacije izolacije vodilnih vezi. Soutya opisuje te konfiguracije kot primerne za nizkonapetostne odseke vodil, kjer je pomembna mehanska izolacija.

Aplikacije PV kombinirane škatle

Prilagojene konfiguracije se lahko uporabljajo za izolacijo enosmernega toka v fotovoltaičnih sistemih. Pri uporabi v fotonapetostnem okolju pa je treba stikalo izbrati posebej za sistemsko napetost, zahteve za preklop enosmernega toka, značilnosti obloka in veljavne standarde.

Izolacija generatorja in električnega omrežja

Nožna stikala je mogoče namestiti tudi pred opremo za avtomatsko preklopno stikalo v generatorskih aplikacijah. Fizična izolacijska točka lahko pomaga pri preprečevanju nenamernega povratnega podajanja med vzdrževalnimi postopki. Soutya identificira konfiguracijo 3150A za generatorske sisteme kot en primer uporabe.

Kako izbrati pravo nožno stikalo?

Za inženirske in nabavne ekipe izbira pravilnega modela zahteva oceno na ravni sistema. Upoštevajte naslednje dejavnike:

1. Nazivni tok:Določite trajni obratovalni tok in zahtevano konstrukcijsko rezervo.
2. AC ali DC aplikacija:Preverite, ali je izbrana konfiguracija posebej primerna za predvideno vrsto toka in napetost.
3. Nazivna napetost:Preverite združljivost z dejansko sistemsko napetostjo.
4. Zahteve za vzdržljivost kratkega stika:Ocenite predvideni tok napake in zahtevano trajanje vzdržljivosti.
5. Konfiguracija rezila:Potrdite, ali je primerna razporeditev z enim ali dvema reziloma.
6. Montažne mere:Preverite prostor v omarici, razporeditev zbiralk, sponke in delovni dostop.
7. Način delovanja:Upoštevajte lokacijo ročaja, sprednjo delovanje, zaklepanje in zahteve za zaklepanje/oznako.
8. Standardi in certificiranje:Potrdite skladnost s standardi, ki jih zahtevata ciljni trg in projekt.

Prav tako je pomembno razlikovati nožno stikalo od odklopnika. Noževo stikalo je izbrano predvsem za preklopne in izolacijske funkcije in se ne bi smelo samodejno obravnavati kot nadomestek za zaščito pred previsokim tokom ali kratkim stikom. Načrtovalci sistema bi ga morali uskladiti z ustreznimi zaščitnimi napravami navzgor in navzdol.

Kako lahko izboljšate zanesljivost namestitve in vzdrževanja?

Tudi robustno nožno stikalo lahko slabo deluje, če je nepravilno nameščeno ali neustrezno vzdrževano. Inženirji elektrotehnike in vzdrževalne ekipe morajo upoštevati navodila proizvajalca za namestitev in veljavne predpise o električni varnosti.

• Preverite, ali se ocena stikala ujema z dejanskimi sistemskimi zahtevami.
• Prepričajte se, da so vsi priključki pravilno zategnjeni v skladu z zahtevami proizvajalca.
• Občasno preglejte kontaktne površine glede kontaminacije, oksidacije, pregretja ali neobičajne obrabe.
• Preverite, ali se pogonski mehanizem premika gladko brez pretiranega upora.
• Ohranite ustrezno razdaljo in preprečite nenameren stik s komponentami pod napetostjo.
• Med vzdrževanjem uporabljajte ustrezne postopke zaklepanja/označevanja.
• Nikoli ne uporabljajte stikala zunaj predpisanih električnih nazivnih vrednosti ali pogojev uporabe.

Pri kritičnih napravah je treba redne preglede vključiti v program preventivnega vzdrževanja na lokaciji. Vsako nenormalno povišanje temperature, razbarvanje, poškodovano izolacijo, ohlapno povezavo ali mehansko deformacijo mora raziskati usposobljeno osebje.

Pogosto zastavljena vprašanja

Kakšne vrednosti toka so na voljo za nožno stikalo 200-4000A?

Serija izdelkov pokriva široko območje 200-4000 A. Na objavljeni strani so posebej opredeljene konfiguracije z enim rezilom za 200 A in 400 A ter konfiguracije z dvema reziloma za 600 A, 1000 A in 1500 A. Za višje tokovne zahteve morajo kupci potrditi točen model in konfiguracijo pri proizvajalcu.

Katerim standardom sledi nožno stikalo SYK18?

Soutya navaja, da je serija SYK18 zasnovana v skladu z GB/T 14048.3 in IEC/EN 60947-3. Zahteve glede certificiranja in skladnosti, specifične za projekt, je treba še vedno potrditi pred javnim naročilom.

Ali lahko nožno stikalo nadomesti odklopnik?

Ne na splošno. Nožilno stikalo je namenjeno predvsem preklapljanju in izolaciji. Odklopniki zagotavljajo zaščitne funkcije, kot je prekinitev preobremenitve in kratkih stikov. Obe napravi lahko delujeta skupaj kot del usklajenega sistema električne zaščite.

Kje je običajno nameščeno nožno stikalo z visokim tokom?

Tipične aplikacije vključujejo industrijske omare ESS, nizkonapetostne odseke vodil, fotonapetostno električno opremo, razdelilne omarice, nadzorne plošče, generatorske sisteme in glavna odklopna mesta.

Kaj moram potrditi pred nakupom nožnega stikala 200-4000A?

Potrdite nazivni tok, delovno napetost, aplikacijo AC/DC, razporeditev polov, zahteve glede vzdržljivosti kratkega stika, dimenzije namestitve, način povezave, mehanizem delovanja, standarde in morebitne zahteve za certificiranje, specifične za projekt.

Zaključek

The200-4000A nožno stikaloje praktična rešitev za visokotokovno preklapljanje in vidno električno izolacijo, kjer sta pomembna zanesljivo mehansko delovanje in jasna ločitev vzdrževanja. Serija SYK18 podjetja Soutya združuje več konfiguracij toka, kontaktni tlak listnate vzmeti, pocinkane prevodne komponente in aplikacije, ki zajemajo industrijske ESS, PV sisteme, nizkonapetostne odseke vodil in generatorske instalacije. Za inženirje in strokovnjake za nabavo se mora izbira pravilnega modela vedno začeti z dejanskimi električnimi parametri in varnostnimi zahtevami projekta.
